產品概述：
XTK-220AQ型便攜式空氣質量監測儀是基于定電位電解傳感器原理檢測污染氣體、光散射原理檢測粉塵，并結合國際上成熟的電子技術和網絡

通訊技術研制、開發出來的新科技產品。該系統符合國家對城市環境空氣自動監測系統的各項技術指標要求，國產化程度高，具有較強的實用性

和理想的性能價格比，可替代同類進口產品，是開展城市環境空氣自動監測的理想儀器。

XTK-220AQ型便攜式空氣質量監測儀可以同時監測氣體和可吸入顆粒物濃度，可以同時監測四種參數，該儀器工作方式為自動采樣自動分析，

測量濃度直接在顯示屏上顯示，并自動計算日平均、月平均值，可以儲存30天的監測數據（包括日平均、月平均值）。儀器帶USB、RS485數據

轉存接口，可以將儲存的數據轉存到計算機上。
儀器設計為可充電鋰電池供電，當使用AC220V供電時，同時給內置鋰電池充電，具有電源自動保護。既可以作便攜式儀器使用，也可作為在線

儀器使用。儀器體積小，并配備便攜式拉桿箱，便于移動監測。上位機軟件系統根據歷史記錄數據和分析結果預測、預報轄區環境污染狀況及發展

趨勢，為有效控制轄區內環境狀況提供科學依據。
系統組成：
大氣污染物參數: 二氧化硫、二氧化氮、可吸入顆粒物PM₁₀(可擴展參數:H2S、CO、O3、HF等其它有毒氣體)
現場校準設備： 為了保證儀器的準確度，需要定期對儀器進行零點及量程校準。需要配備一套高精度配氣儀、標準氣體，零氣或零氣發生器；
上位機軟件（選配）：便攜式監測儀的歷史數據可以通過USB導出轉存至電腦，上位機軟件完成統計報表、數據分析、制作曲線、打印等功能。
產品特點：
●  結構設計合理，亦可作為便攜式儀器使用，也可自動在線連續監測；
●  可以同時監測氣體參數和可吸入顆粒物，并在屏幕上顯示出檢測值；
●  當作為便攜式儀器使用時，可連續自動采樣自動分析，摒棄了試劑配置→現場采樣→實驗室分析的傳統操作及大氣采樣器；
●  采用進口高靈敏度的傳感器，響應速度快，分辨率高，線性好，檢測下限可達ppb級；
●  測量濃度值可以實現mg/m³、ppm、ppb單位的切換，同時有動態圖象顯示；
●  采用大屏幕圖形液晶顯示，可直觀動態顯示各種檢測數據、圖形、儀器工作狀態，提供全中文菜單和友好的人機對話界面；
●  應用單片機技術和網絡通訊技術相結合，采用數據存儲功能，不僅可提供方便的數據查詢方式；還可以通過USB接口將數據轉存至計算機，

      利用配套的上位機軟件自動計算日平      均值、月平均值、污染指數、生成各種圖形數據標，并進行打??；
●  采用機內鋰電池供電，可供儀器可連續工作8小時以上；
●  性能穩定、精確度高、操作方便、易于維護，具有掉電保護功能。
●  應用領域：城市大氣環境監測、企業環境監測、工廠廠區無組織排放污染氣體監測、
●  應急監測環境評價監測
氣體檢測單元工作原理：
XTK-220AQ型便攜式空氣質量監測儀采用高靈敏度電化學傳感器，結合單片機技術和網絡通訊技術，可以連續監測大氣層中的SO₂、NO_2、O_3、

CO、H₂S、NH3、HF等氣體，全部顯示測量數據結果。分析流程是由采樣泵將環境樣氣進入過濾器，經調節器后以300ml/min的流量送到測量

氣室，通過氣室傳感器產生的信號經放大、A/D轉換后，由微處理器進行采集、計算、處理，產生濃度結果數據，同時保存數據結果或通過RS485

串行接口送至信息中心。

對于空氣中微量氣體的檢測，我們采用了兩項關鍵技術：一是采用面對環境空氣質量專用傳感器；二是使用選擇性合適過濾器，避免了不同氣體之

間的交叉干擾問題，使監測結果更準確、可靠。

氣體傳感器工作原理：
傳感器通常由三個電極構成，其中最主要的是工作電極。它通常是一種具有催化活性的金屬，被測量的氣體擴散透過多孔的膜在其上進行氧化或還

原反應。其反應的性質以工作電極的熱力學電位和分析氣體的（氧化還原）性質而定。氧化還原反應中參加反應的電子，流向（還原）或流出

（氧化）工作電極，通過外電路成為傳感器的輸出信號。

顆粒物檢測單元工作原理：
顆粒物檢測采用激光光散射原理，質量濃度轉換系數不受顆粒物顏色的影響，內裝光學標準散板,確保儀器測量的穩定性、可靠性。儀器可兼容TSP、

PM10、PM5、PM2.5多種粒子切割器互換。在線濾膜采樣器，可實現連續監測粉塵濃度與濾膜采樣兼容，可以分析所收集到顆粒物的成份以及求

出該場所的質量濃度轉換系數K值； 設計了恒流控制器，確保采樣流量恒定，切割曲線的正確；儀器加裝了保護氣幕，避免粉塵對儀器核心部件的

污染，確保儀器的高可靠性； 通過計算機軟件實現儀器零點自動調節，提高了儀器測量精度，方便了用戶的使用。

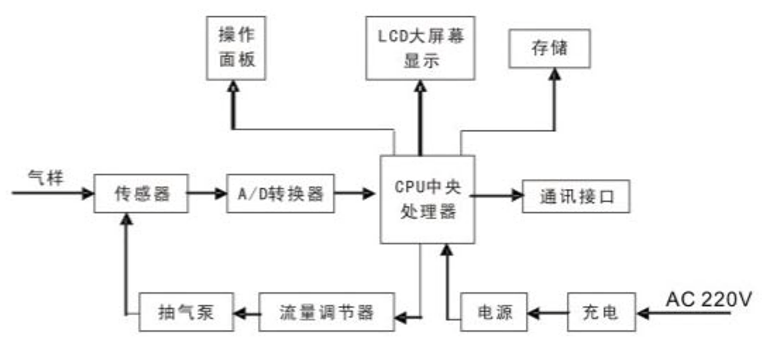

控制流程圖

儀器的組成：1、采樣，2、信號轉換，3、信號處理，4、控制，5、存儲，6、輸出，7、電源
氣路部分：該部分由2個進氣管路，過濾器，泵，傳感器，流量調節器組成。
信號轉換部分：該部分由氣體傳感器和溫度傳感器組成，其功能是將被測物濃度變成電信號。
信號處理部分：該部分由信號變換和控制兩部分組成。
信號變換：由氣體傳感器和溫度傳感器產生的電信號較弱，需要放大到標準輸出信號及控制信號。信號經處理后供面板LED顯示，溫度信號

                經變換后供控制和計算用。
控制部分：由于傳感器信號的輸出與溫度有關系，儀器為提高測量的準確度，設計了溫度控制裝置，根據傳感器的溫度變化，調整制冷和制熱系統，

                保證了傳感器的理想工作狀態?？刂撇糠诌€包括電源保護，開關，泵及標校整定電位趨，其作用是保證系統安全可靠。
輸出部分：該部分由模擬信號輸出和LED 數字輸出兩部分組成。
技術指標：
氣體傳感器參數


空氣質量監測儀其它性能指標：
工作溫度：           5-40oC
存儲溫度：           -20-40oC
工作濕度：           ≤15%-85%RH非冷凝
精       度：           ±2%F.S
線       性：           ±2%F.S
零       漂：           ±2%F.S
量程零漂：           ±2%F.S
響應時間：           <150s
傳感器工作壽命： >2年
采樣流量：           300ml/min
采樣方式：           泵吸式
供電方式：           機內鋰電池供電（3.6V*3）
                            外接交流電供電(AC220V 50Hz 1.0A)
通訊接口 ：           RS485及USB數據轉存接口
電池充電時間：     10 小時
電池工作時間：      連續 8小時
整機重量：            15kg
外形尺寸：            300 x 260 x 490mm
